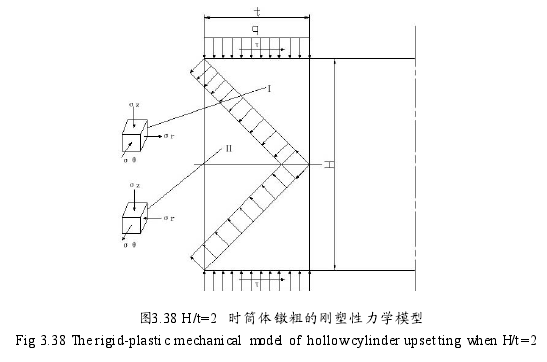

當H/t=2時(圖3. 38，此時中性層處于臨界狀態(tài)即中性層直徑等于內徑，由于毛坯端部摩擦力的影響，形成了I區(qū)域的難變形區(qū)。若忽略該區(qū)域的彈性變形，我們可以將I區(qū)域視為剛性區(qū)。變形力由I區(qū)域傳給II區(qū)域。II區(qū)域很容易滿足塑性變形的條件，因而會首先產生塑性變形，所以該區(qū)域稱之為主動變形區(qū)。所以，從各區(qū)域的應力狀態(tài)可以得出，當H/t=2的筒體墩粗時，筒體外形變形特征為內孔壁凹陷與鼓形都不明顯，只是內徑略有減小、外表面產生鼓形。物理實驗與模擬結果很好的驗證了上述剛塑性力學模型的正確性。對H/t=2(或者在較小的浮動范圍內)的筒體進行墩粗時，能夠得到比較理想的內孔，即沒有嚴重的內孔壁凹陷也不會產生嚴重鼓形，可以很好的和后續(xù)的芯軸拔長、馬杠擴孔工藝進行銜接。該結論為空心鋼錠錠型的設計和鍛造工藝參數(shù)的制定提供了參考。
