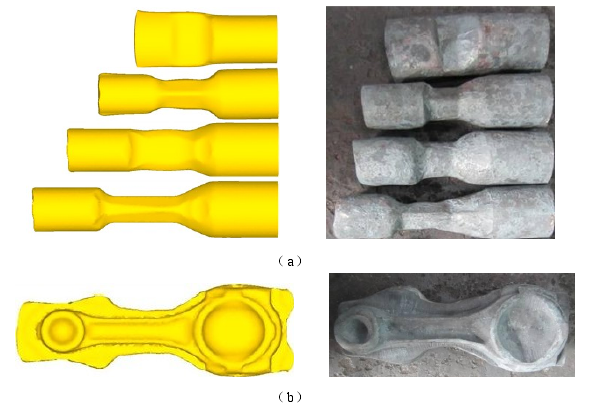

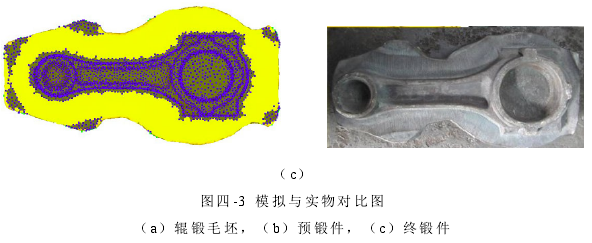

采用原有的} 65 X 157mm毛坯進行模擬，其結果如圖4-3所示。可以看出模擬所得的各工步的坯料與實際生產(chǎn)中的對應工步的坯料在外形形狀上基本一致，用此坯料進行預鍛和終鍛，預鍛件、終鍛件周圍飛邊的大小和形狀與實際的預鍛件、終鍛件一致。由此可知通過有限元模擬能夠較準確的預測金屬的宏觀流動情況，從而驗證了有限元模型的正確性。另一方面，從圖4-3 C c)看出，終鍛件周圍飛邊較大，材料利用率低，而重新設計的輥鍛工藝減小了下料尺寸，對提高材料利用率有利。
